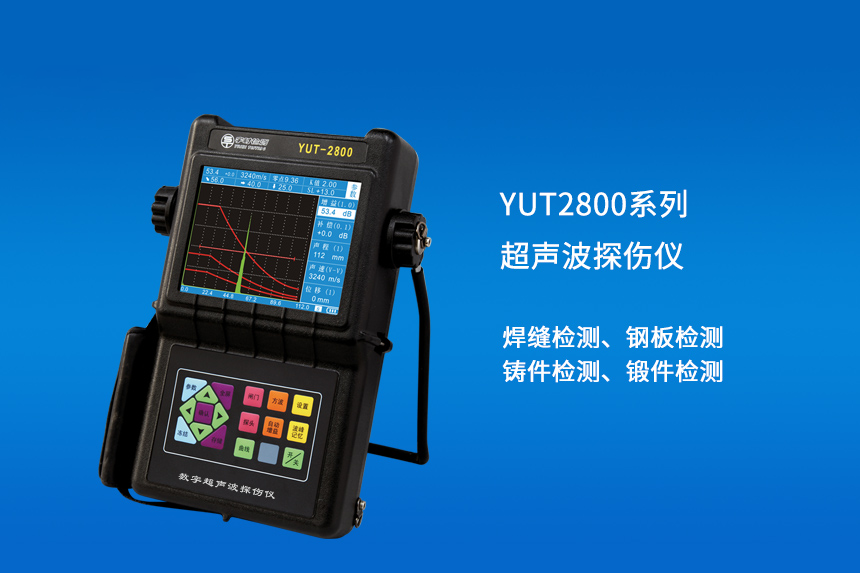

YUT2800系列探傷儀

產品型號：YUT2800 / YUT2820超聲波探傷儀
應用范圍：YUT28系列超聲波探傷儀是YUT26系列探傷儀的升級款，相對于YUT26系列儀器內部多設置了方波功能，通過方波功能更能準確的識別出金屬內部及焊縫的細微缺陷，廣泛應用于各類金屬、鋼結構等行業中

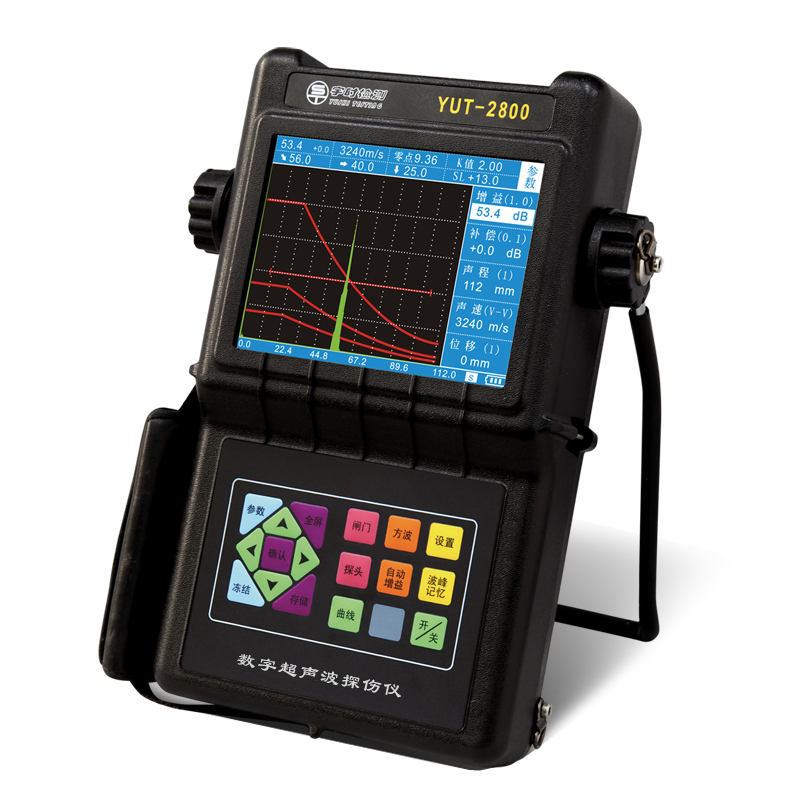

YUT2800的功能特點

  全屏顯示功能：使回波顯示區域覆蓋整個屏幕，給工作者帶來舒適的視窗感受。

  大容量存儲器：可存儲高達1000個數據集，包括波形、曲線、參數等（包含了傳統意義上的1000個通道）。

  測量點：閘門內回波的峰值或前沿 。

  回波-回波測厚：免去零點校準，并可穿過涂層直接測量基材凈厚度。

  波峰記憶：實時包絡顯示缺陷的最高波。記錄缺陷最大值，有助于缺陷定位和快速掃查，還可借助包絡波形幫助缺陷定性。

  自動增益：自動調整增益到設置的波幅高度。

  報警功能：進波/失波報警。

  實心波形顯示：增加波形視覺對比度，快速掃查不易漏檢。

  實時時鐘 ：自動記錄存儲波形的日期及時間。

  顯示凍結：隨時捕捉波形和聲程數據，并可在凍結后移動閘門測量回波參數。

  缺陷定位：實時顯示聲程S、水平X、深度Y、波高H。

  缺陷定量：dB差值、SL定量值實時顯示。

  數字抑制：0-80%，按1%遞增，不影響線性與增益。

  A、B閘門：2個獨立的測量閘門，監控回波振幅和聲程距離。

  DAC曲線：完善的DAC曲線功能，曲線隨增益、聲程、位移的改變而改變。

可變發射脈沖發生器：脈沖電壓從50到400伏連續可調，脈寬從25到1000納秒連續可調(2800和2820)。

   阻抗匹配： 33/50/100/500歐姆四檔可調。

   探頭脈沖寬度 ：2-1000us 連續可調

   接收濾波器： 1-4MHz、0.5-15MHz兩檔可調。

  重復頻率多檔可調 ：避免探測大型工件時出現混響(幻影)信號。

  工作語言：中文、英文 兩種操作界面。

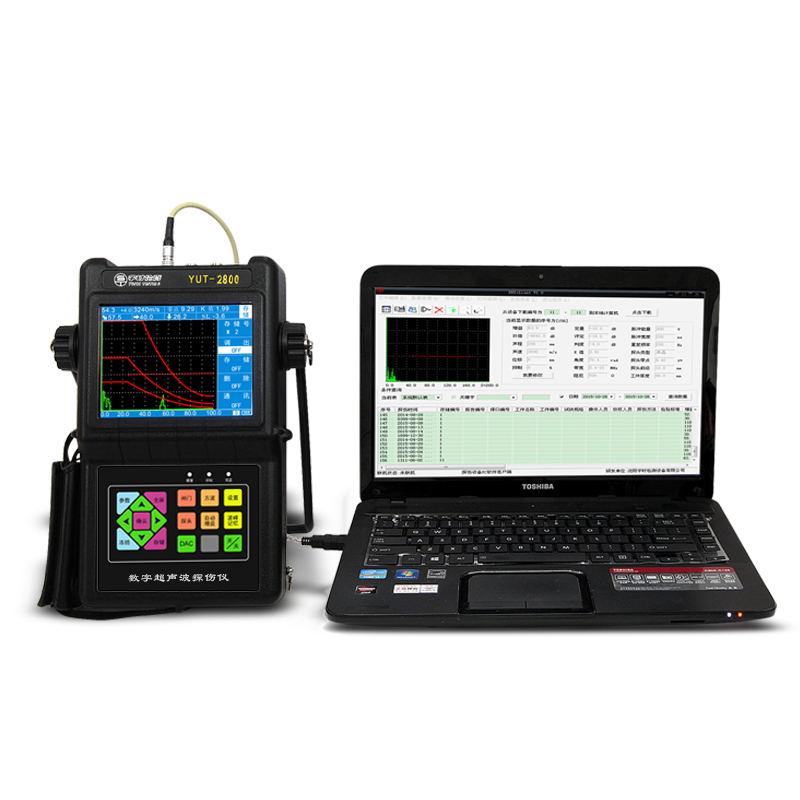

  數據通訊：通過RS232接口與計算機訊，進行波形、數據的傳輸，實現在計算機上對探傷結果的管理及探傷報告的生成、打印輸出等。

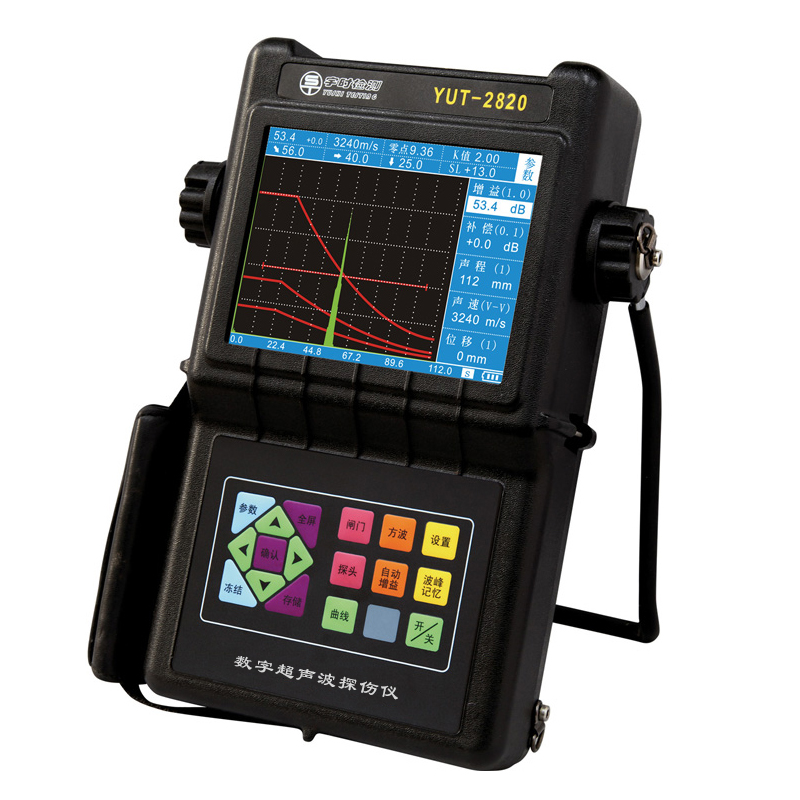

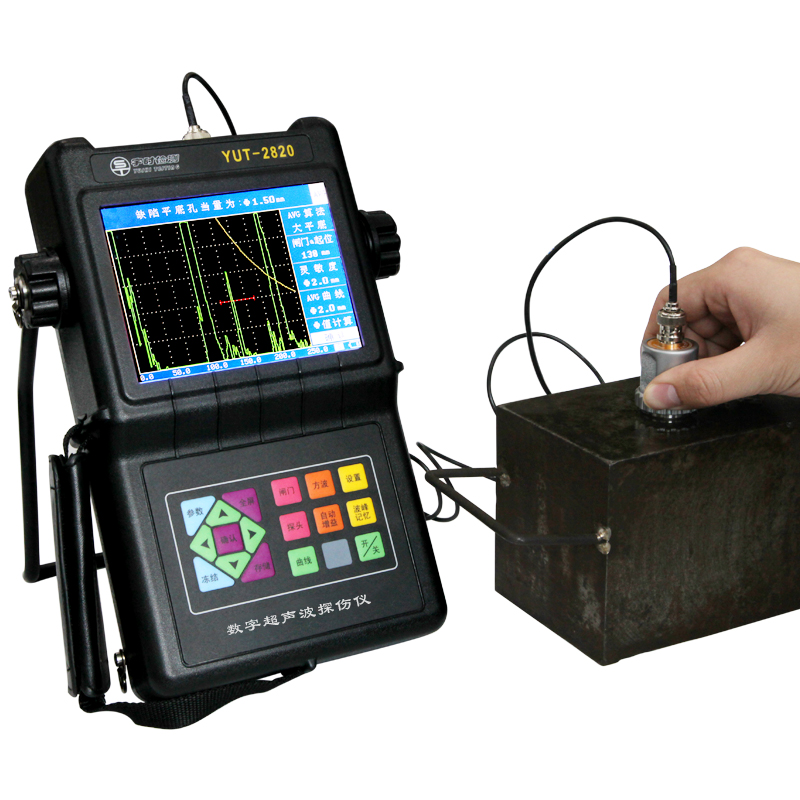

YUT2820的功能特點

  YUT2820功能包含2800的所有功能外還具備的功能

  DAC、AVG曲線：完善的DAC、AVG(僅限2620和2820)曲線功能，曲線隨增益、聲程、位移的改變而改變。

  距離補償：根據時變增益法，對探傷回波實時補償，避免漏檢小缺陷(僅限2620和2820)。

  Φ值計算：把缺陷回波高度自動換算成缺陷當量尺寸(僅限2620和2820)。

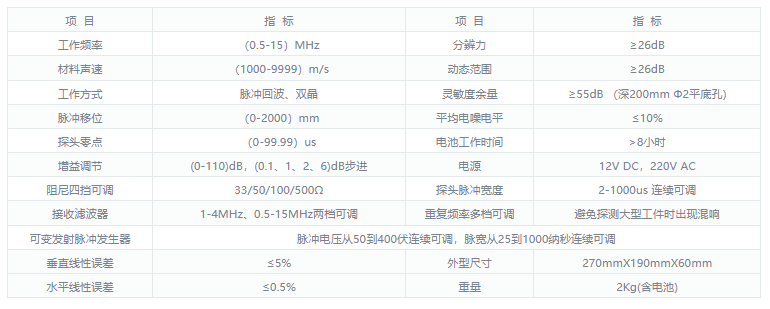

技術參數
