15020781632PR10超聲波脈沖接收發射裝置
基于Windows平臺的控制程序軟件，脈沖發生器可以幫助進行超聲波探傷、厚度測量、探頭檢測等，在無損檢測、材料分析等領域有著廣泛的用途；可以選擇發生器的觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。

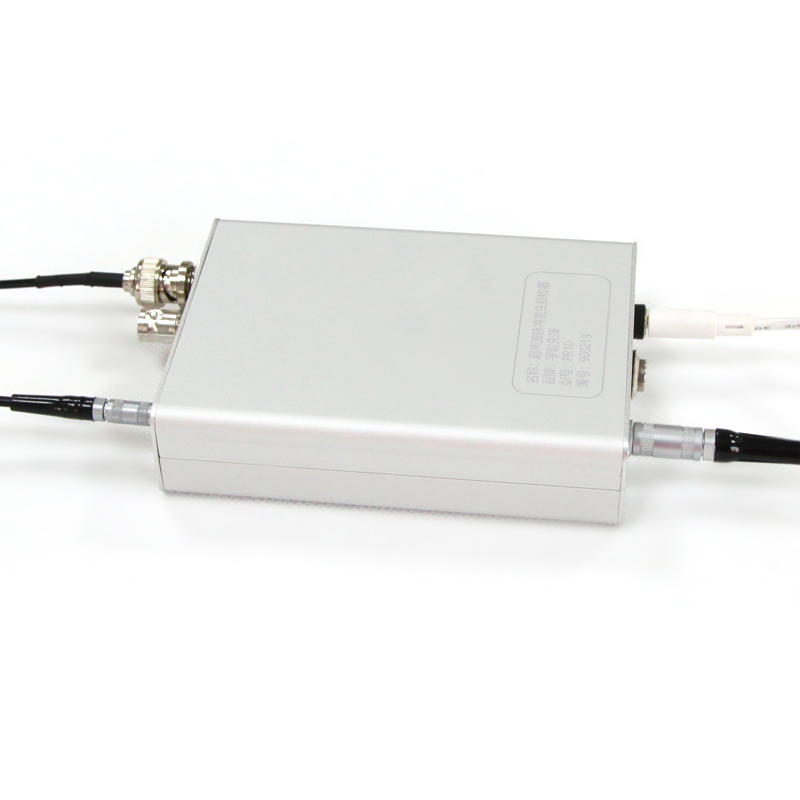

本產品是一款由計算機控制的，性能優良的超聲波脈沖發生器/接收器。
產品包含一個基于Windows平臺的控制程序軟件，儀器包括觸發源、發射電壓、重復頻率和脈沖寬度，也可以切換接收器的單/雙晶模式，調節阻尼和增益，滿足用戶不同的使用需求。用戶還可以在各種主流的Windows系統下用開放的SDK軟件開發包自主開發應用軟件。
與適當?shù)奶筋^和示波器一起使用時，脈沖發生器可以幫助進行超聲波探傷、厚度測量、探頭檢測等，在無損檢測、材料分析等領域有著廣泛的用途。
產品包含儀器本身和對應的控制軟件，儀器的參數設置在控制軟件中進行。
接收器最大帶寬20MHz，最大激發電壓200V阻尼值設置多檔可調重復頻率內部觸發:8檔可調4Hz-2kHz脈沖寬度1~40倍可調(1倍約為28ns)接收增益范圍59dB支持一發一收模式，脈沖回波模式
一、外形尺寸

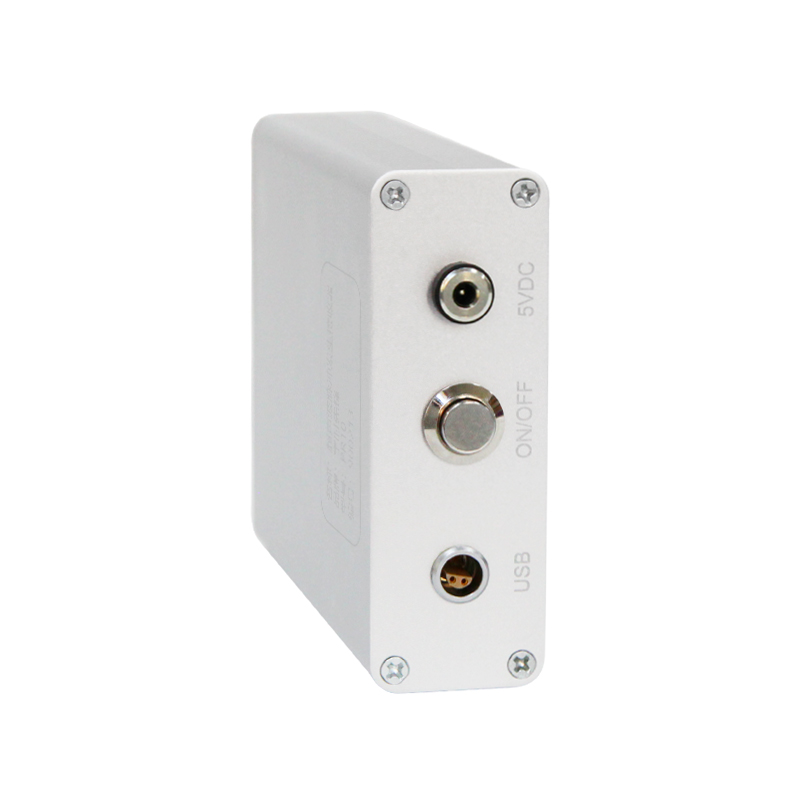

該超聲波脈沖發生接收器為獨立儀器，外形尺寸為長140mm，寬88mm，高30mm。
二、技術參數
| 脈沖類型 | 負尖波脈沖/方波脈 |
| 上升時間 | 一般在4.5-8.5ns之間，阻尼為510Ω時會到20ns及以上 |
| 下降時間 | 一般在3.5-6.5ns之間 |
| 脈沖寬度 | 1倍脈沖寬度約為28ns |
| 帶寬 | 0.5-20MHz |
| 激發模式 | 脈沖-回波（P-E）、穿透（T-T） |
| 重復頻率 | 內部觸發：4Hz-2kHz；外部觸發：0-20kHz |
| 外部觸發 | 上升沿觸發；觸發電壓：3.3V；占空比<50% |
注1：選擇更高的發射電壓，會對應更長的下降時間和上升時間。
注2：脈沖寬度越寬，發射電壓越小。
注3：重復頻率升高，發射電壓也會有輕微下降。
控制參數 | 范圍 | 步進 | |
| 發射區 | 發射電壓 | 60V、110V、150V、200V | 選擇 |
| 脈沖寬度 | 1~40 | 1倍 | |
| 重復頻率 | 4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz | 選擇 | |
| 觸發源 | 內部觸發、外部觸發 | 選擇 | |
| 接收區 | 單/雙晶 | 單晶（1T/1R）、雙晶（1T/2R） | 選擇 |
| 阻尼 | 34Ω、50Ω、90Ω、510Ω | 選擇 | |
| 增益 | -4dB~55dB | 1dB |
三、電腦顯示界面
*測探頭軟件（選配）
四、 厚度波形圖
五、主機規格
| 電源 | DC:5V1A | 操作溫度（℃） | 0-55 |
| 外形尺寸 | 14*8.8*3 | 重量 | 230 |

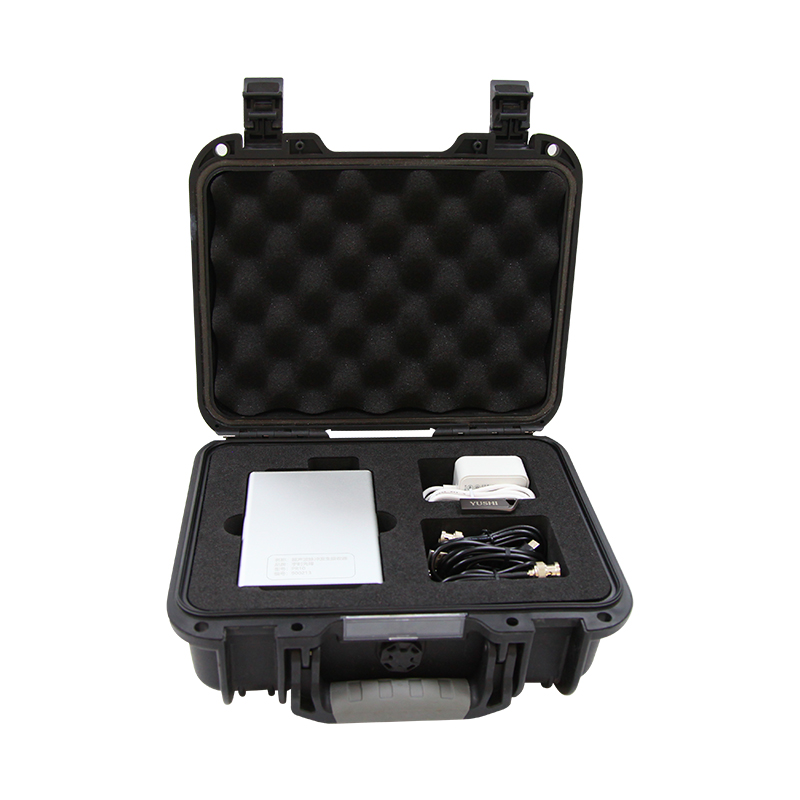

六、標準配置
| 名稱 | 數量 | 名稱 | 數量 |
| 主機 | 1臺 | Q9-Q9連接線 | 2條 |
| 數據線USB-4芯半月 | 1條 | 電源適配器 | 1個 |
| 通訊U盤 | 1個 | 控制軟件 | 1份 |
技術參數
一、發射區參數
發射部分用于調節超聲波脈沖的各項發射參數。
?發射電壓
發射電壓共有4個檔位，60V、110V、150V、200V可選（當阻尼為34Ω時，發射電壓200V檔位不可選），用于選擇需要的脈沖幅度。
?脈沖寬度
脈沖寬度可以1至40倍調節（1倍約28ns）。
?重復頻率
重復頻率是儀器作為發生器時，每秒發出的超聲波脈沖次數，有4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz八個檔位可供選擇，以滿足不同的應用需求。
?觸發源
觸發源可以選擇內部觸發和外部觸發，當選擇內部觸發時，儀器本身作為超聲波脈沖發生器，當選擇外部觸發時，需要外接專門的設備或者信號發生器。
二、接收區參數
接收區參數用于控制超聲波脈沖接收器功能。
?單/雙晶
儀器支持脈沖回波模式和一發一收模式。

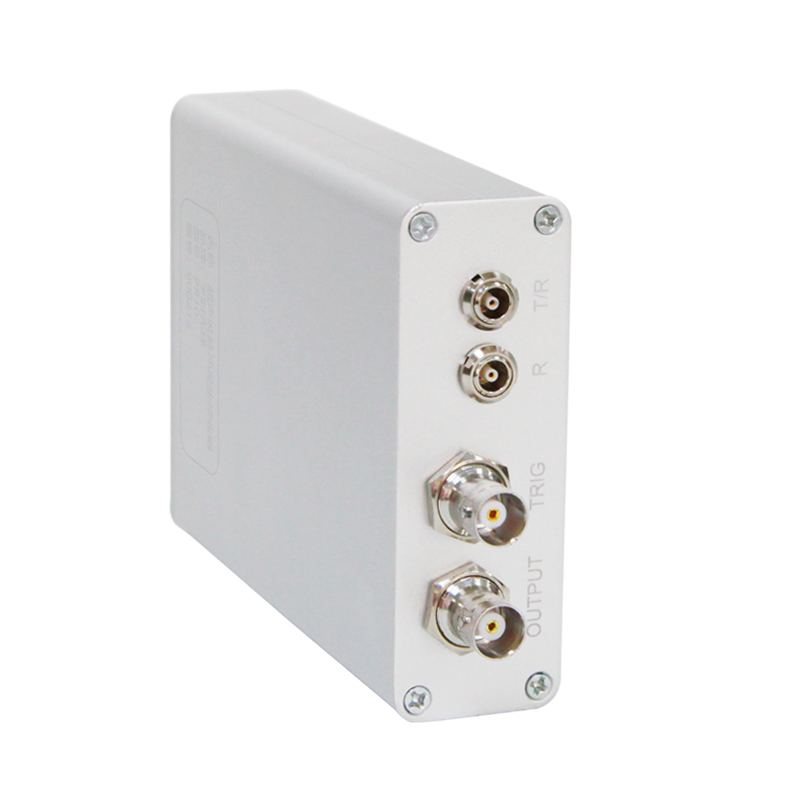

單晶代表脈沖回波模式，通過接口1進行脈沖傳輸和回波接收；雙晶代表一發一收模式，通過接口1進行脈沖傳輸，通過接口2進行接收。
?阻尼
阻尼控制有34Ω、50Ω、90Ω、510Ω四個檔位。
?增益
增益控制接收信號的放大和衰減，選擇范圍從-4dB到55dB，可以滑動調節，也能夠以1dB的步進值加減調節，能滿足絕大多數情況下的使用需求。
1控制參數
控制參數 | 范圍 | 步進 | |
發 射 區 | 發射電壓 | 60V、110V、150V、200V | 選擇 |
脈沖寬度 | 1~40（1倍約為28ns） | 1倍 | |
重復頻率（內部觸發） | 4Hz、8Hz、16Hz、20Hz、100Hz、500Hz、1kHz、2kHz | 選擇 | |
觸發源 | 內部觸發、外部觸發 | 選擇 | |
接 收 區 | 單/雙晶 | 單晶（1T/1R）、雙晶（1T/2R） | 選擇 |
阻尼 | 34Ω、50Ω、90Ω、510Ω | 選擇 | |
增益 | -4dB~55dB | 1dB |
2技術參數
脈沖類型 | 負尖波脈沖/方波脈沖 |
上升時間 | 一般在4.5-8.5ns之間，阻尼為510Ω時會到20ns及以上 |
下降時間 | 一般在3.5-6.5ns之間 |
脈沖寬度 | 1倍脈沖寬度約為28ns |
帶 寬 | 0.5-20MHz |
激發模式 | 脈沖-回波（P-E）、穿透（T-T） |
重復頻率 | 內部觸發：4Hz-2kHz；外部觸發：0-20kHz |
外部觸發 | 上升沿觸發；觸發電壓：3.3V； |
注1：選擇更高的發射電壓，會對應更長的下降時間和上升時間。
注2：脈沖寬度越寬，發射電壓越小。
注3：重復頻率升高，發射電壓也會有輕微下降。
